UV之所以受到業界如此重視，一方面是由于政策環境的推動，另一方面更是由于其相較于傳統紫外輻射固化技術的優勢顯著。

 1、高效率：UV LED可瞬間開始馬上生產，傳統UV光源需預熱之后穩態后才能生產。

 2、高質品質： UV-LED光源的光電轉換效率高發熱量小，表面溫度大約為40-65℃左右，能有效防止印品因過熱而產生變形，從而達到高質量與精準度。

3、經濟效益高：UV-LED光源使用的壽命可高達   1.5萬～2萬小時，是高壓汞燈和金屬鹵素?zé)?500小時的十倍以上，減少UV-LED光源模塊的更換次數。

4、更環保： UV-LED光源模塊無汞污染問題。

藍盾機電近期推出了380-410nm高光效UVALED產品。采用獨特的UV-LED外延技術，克服發光效率低于藍光LED和電子空穴不易被束縛在發光層中的難點，性能達到國際一流水平。

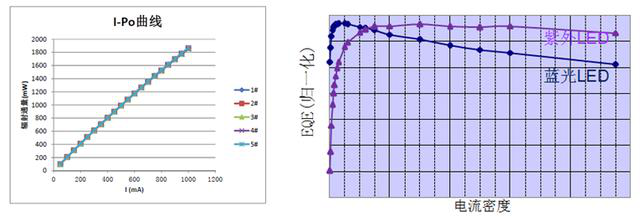

從第三方測試結果來看，藍盾機電UVA-LED表現出優異的性能指標，半導體照明聯合創新**重點實驗室測試結果顯示峰值外量子效率達到了67%， 亮度達到700mW@350mA，1000mW@500mA，發光效率和藍光LED芯片相當，同時Droop遠遠優于藍光LED芯片。

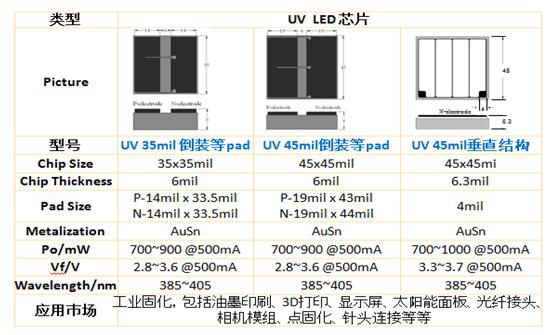

此次發布共有三種結構（大功率垂直結構、倒裝結構及橫向結構），共6個規格的產品。其中大功率垂直結構芯片規格為45×45mil，采用的是硅襯底LED技術；倒裝結構芯片規格有35×35mil和45×45mil，主要性能指標見下表：

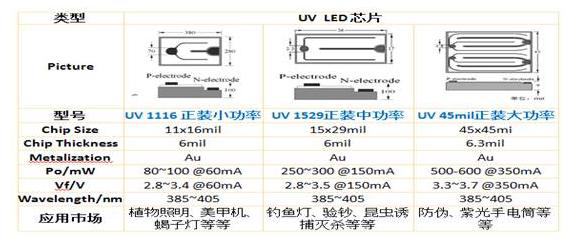

橫向結構芯片包括各種功率范圍，規格有11×16mil，15×29mil和45×45mil。各芯片的性能和應用范圍如下表。

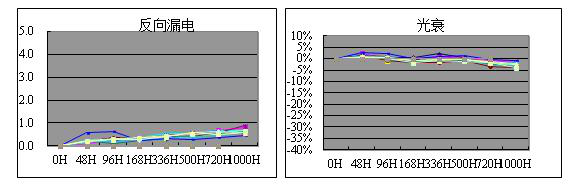

藍盾機電對發布產品做了大量的可靠性實驗。如395nm倒裝結構45×45mil芯片，采用陶瓷封裝后，在PCB板溫度為85度和老化電流700mA的條件下，1000小時持續點亮后測試，其反向漏電0.6uA，光衰為-2.48%。

藍盾機電此次推出的UVA LED產品具有高性能、高可靠性的優勢，現提供樣品，并可按標準交貨時間進行量產。

如需獲取更多資訊，請關注藍盾機電官網（www.lduva.com）或搜索微信公眾賬號（UV固化）
